LY型效率高濾油機使用說明書

一、LY型效率高濾油機用途

1.LY型效率高濾油機是專為電廠、電站、工礦企業的變電所（室）潤滑油庫、拖拉機站、石油、化工、冶金、國防工業等單位，用來過濾變壓器油、透平油、航空液壓油及其它液體油液中的水分和雜質。

二、主要規格與技術參數



三、主要組成部分的結構特征

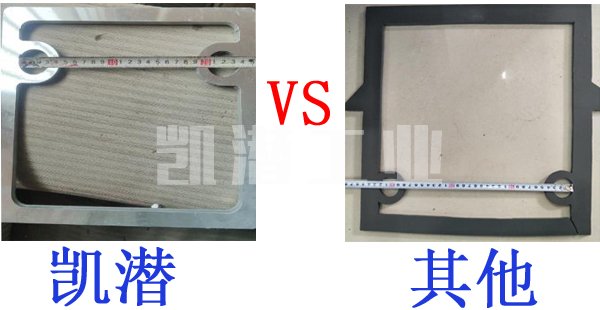

濾板濾框材質：鑄鋁

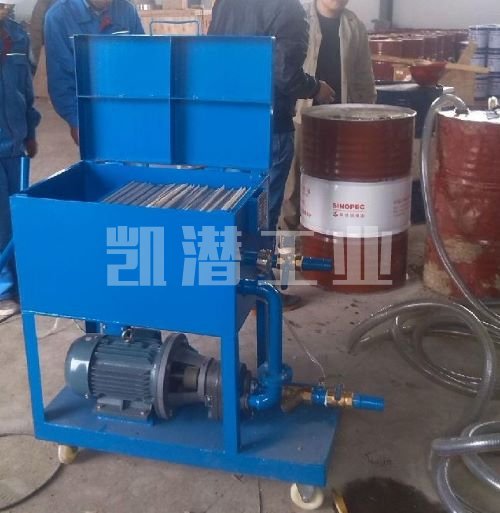

3.1板框效率高濾油機是由過濾床、濾框、濾板和油泵組成的可移動裝置。濾板和濾框的側面有“掛耳”支撐于機架的托板上，濾板和濾框間襯有作為過濾介質的濾紙（或濾布）起過濾作用。

3.2過濾時臟油經輸入通道分配到各個濾框內，通過濾紙將雜質過濾泄于濾板上，在匯集于輸出通道內，排出機外。而臟物留在濾紙表面上，臟油中的少量水分被濾紙中毛細管吸收，當濾紙表面的濾渣逐漸增厚及濾紙中的水分含量增多，過濾阻力增加，當增加到一定程度（一般為0.2-0.35MPa）應停止過濾，更換濾紙后，繼續使用。

四、板框效率高濾油機的調整和運轉

4.1使用前應首先檢查過濾部分的濾板、濾框安裝位置，從止推板的這一端開始，.片是板、等二片是框、第三片是板、第四片是框…..以此內推進行排列.

五、板框濾油機操作規程

5.1板框濾油機采用的倒順開關（啟動←停止→啟動）接好電源線3相，接通進出油管開啟進出油球閥，啟動時進出油球閥嚴禁關閉狀態，壓力會突然增高，以免損壞濾油機部件及造成人身傷害的危險！

5.2啟動半框濾油機時注意觀察電機是否順時針方向，逆轉會對油泵造成嚴重損壞，而且油泵無法進油，將倒順開關（啟動←停止→啟動）直另一啟動位置即可。

六、 板框濾油機的維護和操作注意事項

維護、保養、_

1、保持半框濾油機各部件清潔，防止雜物進入。

2、定期清洗進油過濾器中的濾芯，以免雜質過多堵塞濾芯造成損壞設備。

注意事項

1.確保運行_，本機電器，非專業人員，不得隨意打開接線。

2.啟動時應先接通進出油的液壓快速接頭，因沒接通液壓快速接頭時，進出油口是關閉狀態，壓力會突然增高，以免損壞濾油機部件及造成人身傷害的危險！

3.運行中出口壓力超過0.5Mpa時必須停機檢查，是否濾紙堵塞。經常更換濾紙。板框濾油機故障分析及排除

特別提示；在運行中當工作壓力達到0.5Mpa時，應立急停機進行檢查，是否濾紙堵塞，濾紙太臟必須更換后再運行。無法進油時；檢查進油口及進油過濾器是否堵塞。廠家建議經常更換濾紙與濾芯，以保證濾油達到_佳的效果。
